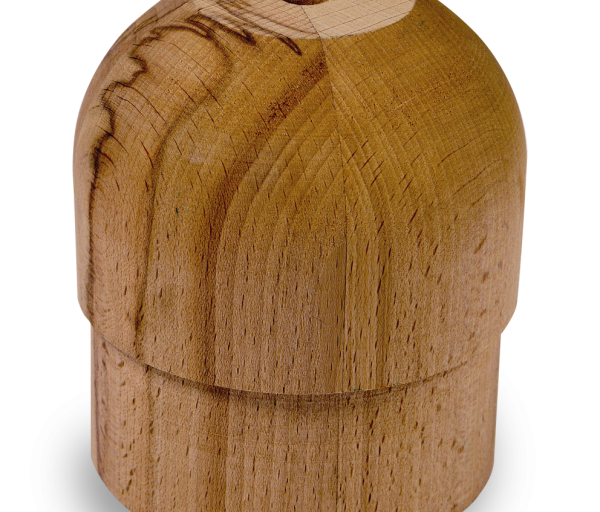

Dragplugg
Dragplugg är ett hjälpmedel vid tolkning av kanal för att utröna vilken dimension på insatsrör som går ned i kanalen samt ett hjälpmedel vid nedsänkning av insatsrör i kanalen.
Ett rep fastsättes i dragpluggen och nedsänkes i kanalen ända ned till botten av kanalen. Dragpluggens andra ända förs in i insatsröret och fästes med 2 alt 3 skruvar. Vid nedförande av insatsröret i kanalen är 1 man längst nere och drar i repet och 1 man är uppe på skorstenen och för ned röret i kanalen. När insatsröret är nere i botten av kanalen lossas skruvarna och
pluggen avlägsnas. Insatsröret monteras på inmurningsstos enligt monteringsinstruktion.
Expanderande dragplugg för insatsrör
1. Tryck in pluggen i röret
2. Vrid dragöglan och pluggen är låst i röret
3. Drag ner röret
4. Lossa dragöglan, ta ur pluggen
Expanderande plugg
Finns för diameter 100, 110 och 120.
Dimensionstabell
| Trä, rund Pluggmått diameter (mm) |
Trä, oval Pluggmått diameter (mm) |
Expanderande plugg, rund Pluggmått diameter (mm) |
| 80 | 105 x 145 | 100 |
| 90 | 115 x 175 | 110 |
| 100 | 125 x 180 | 120 |
| 110 | ||
| 120 | ||
| 125 | ||
| 133 | ||
| 144 | ||
| 152 | ||
| 160 |
